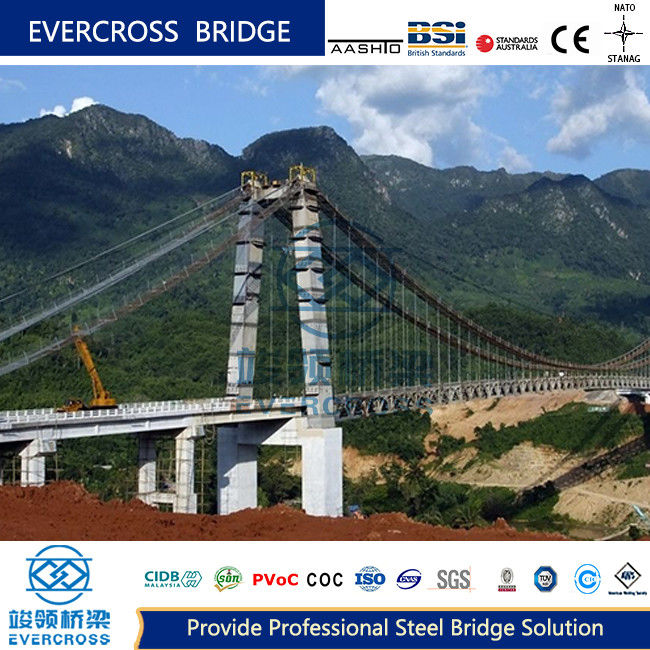

Cầu treo kim loại dài OEM Cầu bê tông thép cho đường sắt

Tên thương hiệu:	EVERCROSS
Số mẫu:	COMPACT-200; COMPACT-200; COMPACT-100; NHỎ GỌN-100; CHINA 321 ; <
MOQ:	Đàm phán
Price:	1000USD ~ 2000USD Per ton
Thời gian giao hàng:	Đàm phán
Điều khoản thanh toán:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

Tên sản phẩm:

Cầu treo cáp thép

Vật liệu:

thép

Phạm vi:

nhịp lớn

Loại:

Cầu treo

Sử dụng:

Vận tải nặng, giao thông đường sắt

Vật liệu sàn nhà:

Bê tông thép

chi tiết đóng gói:

Theo thứ tự chi tiết

Làm nổi bật:

Cầu treo kim loại OEM

Cây cầu treo kim loại dài

OEM cầu bê tông thép

Mô tả sản phẩm

Cầu treo kim loại dài OEM Cầu bê tông thép cho đường sắt

Thông số kỹ thuật sản phẩm

Thuộc tính	Giá trị
Tên sản phẩm	Cây cầu treo cáp thép
Vật liệu	Thép
Phạm vi	Phạm vi rộng
Loại	Cây cầu treo
Sử dụng	Vận tải nặng, giao thông đường sắt
Vật liệu sàn nhà	Thép bê tông

Tổng quan về cấu trúc

CácCây cầu treo cáp théplà một hệ thống kết hợp treo linh hoạt bao gồm một cáp chính và chùm cứng, kết hợp các đặc điểm căng của cả cấu trúc cáp và chùm. Hệ thống này bao gồm các thành phần chính:tháp cầu, dây cáp chính, sling, sợi cứng, neo và yên.

Đặc điểm tải

Chuyển tải tải theo con đường này: sling → cáp → neo → cầu tàu → tháp. Cả cáp chính và sợi sợi cứng đều chia sẻ tải trọng như nhau.biến dạng dưới áp lực và ảnh hưởng trực tiếp đến sự phân phối lực bên trong của cầu và biến dạng.

Các thành phần chính

Cáp chính:Có sẵn trong sợi dây thép (đối với chiều dài nhỏ hơn) hoặc cấu hình dây đai song song (phương pháp PPWS cho chiều dài lớn hơn).

Tháp cầu:Được thiết kế trong cấu hình cột cứng, linh hoạt hoặc lắc với truss, khung cứng hoặc cấu trúc chéo hỗn hợp.

Đường cứng:Nhiều hình thức cấu trúc bao gồm vạch thép, vạch hộp thép, vạch bê tông và vạch tổng hợp thép-bê tông.

Hệ thống neo:Các loại neo trọng lực hoặc đường hầm, với neo đường hầm cung cấp hiệu suất kinh tế vượt trội khi điều kiện địa chất cho phép.

Ưu điểm kỹ thuật

Khả năng trải dài vượt trội (1000m +) mà không cần hỗ trợ trung gian
Hiệu suất địa chấn tuyệt vời và ngoại hình nhẹ
Thiết kế dựa trên căng thẳng hiệu quả về mặt cấu trúc
Có thể thích nghi với các cấu hình trải dài khác nhau (một trải dài đến năm trải dài)
Nhiều tùy chọn neo (đầu neo hoặc tự neo)

Quá trình xây dựng

Các giai đoạn xây dựng liên tục: công việc xây dựng nền tảng → xây dựng tháp / neo → lắp đặt hệ thống cáp → lắp đặt vạch cứng → hoàn thành boong.Các biện pháp bảo vệ đặc biệt được áp dụng cho cả các thành phần bê tông và thép để tăng độ bền.

Hệ thống bảo vệ

Bảo vệ bê tông:Các lớp bảo vệ được nâng cao, bê tông hiệu suất cao, lớp phủ chuyên biệt, chất ức chế ăn mòn và hệ thống bảo vệ cathodic.

Bảo vệ thép:Hệ thống sơn nhiều lớp, lớp phủ kim loại phun nhiệt (đốm hợp kim kẽm / nhôm), sử dụng thép chống thời tiết và tối ưu hóa môi trường.

Thông số kỹ thuật của cầu thép Evercross

Nhóm	Thông số kỹ thuật
Loại cầu	Cầu Bailey (Compact-200, Compact-100, LSB, PB100, Trung Quốc-321, BSB) Cây cầu mô-đun (GWD, Delta, loại 450 v.v.) Cầu Truss, cầu Warren, cầu Arch Cây cầu tấm, cây cầu Beam, Box Bear Bridge Cây cầu treo, Cây cầu cáp, Cây cầu nổi
Khả năng thiết kế	10M đến 300M
Đường chở	Đường đơn, hai đường, nhiều đường, đường đi bộ
Khả năng tải	AASHTO HL93.HS15-44, HS20-44, HS25-44 BS5400 HA+20HB, HA+30HB AS5100 Truck-T44 IRC 70R lớp A/B NATO STANAG MLC80/MLC110 Xe tải-60T, xe kéo-80/100Tn
Thép hạng	EN10025 S355JR S355J0/EN10219 S460J0/ EN10113 S460N/BS4360 Lớp 55C AS/NZS3678/3679/1163/ Lớp 350 ASTM A572/A572M GR50/GR65 GB1591 GB355B/C/D/460C
Giấy chứng nhận	ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP
